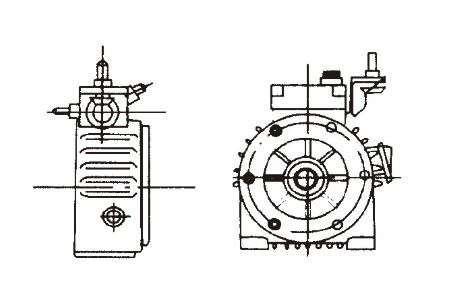

MB行星摩擦式無級變速機主要由壓緊的主動輪裝置、摩擦傳動機構、調速控制機構組成。是目前廣泛通用的一種變速機。在國外，意、德、日、英等國家都有生產。

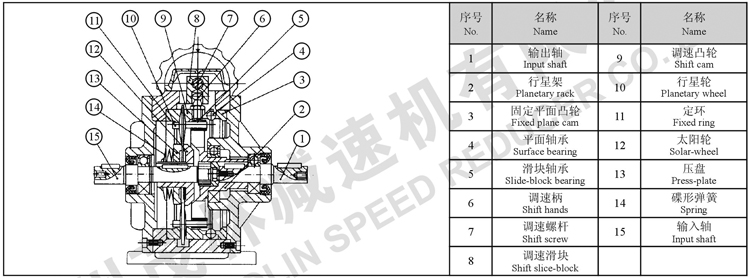

工作原理結構圖

工作變速原理：帶錐度的主動輪(12)和壓盤(13)被一組碟形彈簧(14)壓緊，輸入軸(15)和主動輪用平鍵聯接，組成壓緊的主動輪裝置。

一組帶錐度的行星摩擦輪(10)內側被夾在主動傳輸線和壓盤之間，外側在帶錐度的固定環(11)和調速凸輪(9)之間組成副摩擦。當壓緊的主動輪裝置運轉時，行星摩擦輪就作純滾動，由于固定環和調速凸輪不動，因此行星輪在自轉的同時也作公轉，通過行星摩擦輪的中心軸及滑塊軸承(5)而帶動行星架(2)轉動。

在轉動手輪改變角向位置的同時，調速凸輪的端面曲線經平面軸承(4)和固定平面凸輪(3)的端面曲線作用，使調整凸輪產生軸向移動，從而勻速地改變調速凸輪的固定環之間的間隙，使行星摩擦輪產生徑向移動，從而勻速地改變了行星輪與主動輪、壓盤及固定環、調整凸輪摩擦處的工作半徑，穩定地實現了無級變速。

MB行星摩擦式無級變速機性能特點

1、高強度：在加沖擊負載或機器逆轉時，本機性能可靠，能精確傳動，無后座力。

2、變速范圍大：變速比均為1：5，即輸出轉速可在1：45至1：7.25之間任意變化。

3、性能穩定：本機的傳動部件都經過特殊的熱處理，精密加工摩擦部位，潤滑良好，運行平穩、噪聲低、壽命長。4、同軸結構：輸入軸、輸出軸同向旋轉，體積小，重量輕。

5、組合能力強：本機可與各種類型減速機組合，實現低轉速，大扭矩的變速效果。

6、在允許負載的情況下，調定的轉速恒定。

7、全機密封，可適用于潮濕、多塵、有輕度腐蝕性的工作環境。

調速方式：

1、手輪調速：分快慢手輪、指針手輪兩種。

2、配直角器調速。

3、電動調速。

MB行星摩擦式無級變速機輸出轉速的顯示

1、快慢手輪：直接看不出轉速。

2、指針手輪：指針上顯示的速度與實際輸出軸轉速有3°-5°轉的偏差。

3、數碼測速儀：顯示速度與實際輸出轉速完全一致。

MB行星摩擦式無級變速機工作濕度

部件摩合(空機運轉)開始時，溫升可高于環境溫度的40℃-50℃，當運轉60-80小時后，溫度逐漸降低。溫度約高于環境溫度25℃，并保持恒定。注：若用2級電機時，溫度升高10℃-20℃屬正常。

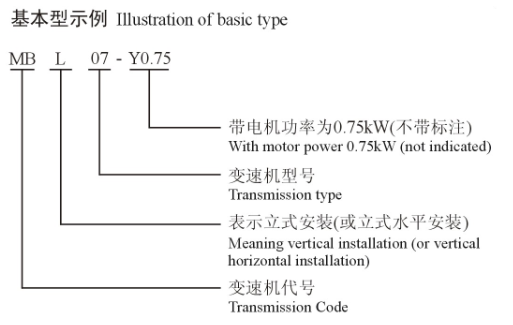

MB行星摩擦式無級變速機型號表示方式

潤滑與更換期

1、MB變速器的變速箱請選用(Ub-1)或(Ub-3)專用牽引油，油位不能低于油標中心線。第一期工作在500小時后更換，第二期工作1000小時后更換，以后再隔2000小時后更換一次，在工作惡劣情況下應縮短更換期。

2、MB變速器的齒輪減速箱與X3型以下的擺線減速器選用二硫化鉬潤滑脂或鋰基潤滑脂潤滑。在出廠時已加入，一般工作在12個月進行更換。
